Электростатический фильтр

Электростатические осадители , также: рециркуляции отработавших газов (чистка электрический газ) , электростатический фильтр пыли , электростатический ( ESP от английского электрофильтра ) представляют собой системы для отделения частиц от газов , основанных на электростатическом принципе основе. Поскольку, строго говоря, это не фильтр в классическом понимании, научно правильное обозначение — это электрический сепаратор или электрический пылеуловитель .

Что такое электростатический фильтр?

Электростатический фильтр – высокотехнологичное очистное оборудование, которое монтируется в системы принудительной вентиляции в качестве предфильтра грязной очистки для газоконверторов и способно удалять из отработанного воздуха частички мелкой пыли, сажи и копоти, пар и дым, твердые, жидкие и биологические аэрозоли.

Сам по себе электростатический фильтр для вентиляции – это набор металлических пластин, последовательно установленных в жестком канальном корпусе (листовые электроды), и натянутыми между ними нитями-сетками из металла. Очистная система, использующая такое оборудование требует использования нескольких последовательно смонтированных модулей:

сетчатый предфильтр грубой очистки;
пластинчатый фильтр-ионизатор (обычно – два модуля);
угольный фильтр тонкой очистки воздуха.

Оборудование работает от источника постоянного тока, причем, пластины и нити подключены к разным электрическим потенциалам, разница между которыми составляет несколько десятков киловольт, что создает коронирующий ток и ионизирует воздух.

Оборудование и аппараты для очистки газов, выбросов и улавливания пыли

Большая часть производственных процессов предполагает дробление, измельчение и транспортировку сыпучих материалов, конденсацию, сгорание, шлифовку или другие технологические операции. При этом некоторое количество сырья превращается в пыль — твердые частицы различных фракций или аэрозоли диаметром менее 0,1 мм. По происхождению выбросы бывают неорганическими, органическими, животного происхождения, искусственными или смешанными.

Виды промышленной пыли

С учетом механизма получения мельчайших частиц различают 4 класса производственных пылей:

Механические — образующиеся при измельчении сухих материалов, шлифовке, дроблении или других технологических операциях. Это может быть, например, металлическая крошка или цементная пыль, древесная стружка, различные виды других выбросов.
Летучая зола — несгораемые остатки, присутствующие в дымовых газах во взвешенном состоянии, образуются при сжигании топлива, в котором имеются минеральные примеси.
Возгоны — частички, образующиеся при обильной конденсации паров либо при охлаждении воздуха, проходящего через технологическое оборудование.
Сажа — производственные выбросы в виде твердого высокодисперсного углерода. Являются результатом высокотемпературного разложения или неполноценного сгорания углеводородов.

Читайте так же:

Технологический процесс перевозки цемента

Основной характеристикой взвешенных частичек считается их диаметр. В категорию «пыль» входят твердые частицы сечением 0,1–850 мкм. Для людей, животных или среды более опасна крошка 0,5–5,0 мкм.

Оборудование для пылеочистки

С учетом технологии улавливания взвешенных частиц, аппараты для очистки газов от пыли классифицируют на 4 категории:

Сухие. Пылеуловители механического типа, в которых очистка газа от примесей происходит на основе действия центробежных сил, инерции или гравитации.
Мокрые. Аппараты, улавливающие пыли с помощью осаждения ее частиц при смешивании с водой. Другое название — скрубберы.
Пористые или тканевые. Системы пылеочистки с использованием пористых фильтров (сеток) из различных материалов, ячейки которых задерживают частички пыли.
Электрофильтры. Агрегаты для очистки газа путем ионизации молекул твердых частиц, находящихся в газообразной среде.

Сухие пылеуловители

Установки на базе гравитационных или инерционных камер, либо других механизмов для осаждения твердых примесей. Большую часть этой категории составляют различные виды промышленных пылеуловителей — циклонов. Принцип работы аппаратов заключается в том, что поток запыленного воздуха поступает через патрубок в корпус, а внутри емкости создается вихревое движение, направленное вниз к бункеру. Центробежные силы заставляют тяжелые частицы осаждаться на боковых стенках. Потом пыль, захваченная вторичным потоком, направляется в нижнюю часть, а далее в бункер пылесборник. В бункере поток меняет направление на противоположное. В результате крупицы пыли выпадают вниз. Очищенный воздух отводится через выпускной патрубок.

Эффективность аппаратов циклонного типа

Циклоны результативны для очистки загрязненного воздуха от крупных примесей в пределах 10 мкм. Оптимальная скорость вращающегося потока 5–20 м/с. С учетом варианта исполнения различают прямоточные, циклические или конические аппараты. Результативность улавливания пыли в равной степени прямо пропорциональна скорости перемещения воздуха и обратно пропорциональна — сечению корпуса. Поэтому циклонный аппарат меньшим диаметром и с низкой скоростью более эффективен по сравнению с крупными агрегатами большого сечения или высокой динамикой запыленного воздуха. Плюс к этому чрезмерное увеличение скорости приводит к резкому росту гидравлического сопротивления.
С учетом размеров твердых пылевых частиц эффективность обеспыливания агрегатов циклонного типа следующая:

30–40 мкм — до 98%;
8–12 мкм — до 80%;
4–5 мкм — до 60%.

Подобные промышленные установки обеспечивает очистку от нескольких сотен м3 до десятков тысяч кубометров воздуха. В числе преимуществ циклонов простая компоновка без движущихся деталей и относительно небольшие габариты. Недостатки: большой расход энергии для формирования вращающегося потока, быстрый износ конструктивных элементов под абразивным воздействием твердых частиц.

Когда требуется очистка выбросов от пылей в больших объемах, используются несколько циклонов одновременно. Сначала запыленный поток подается по общему коллектору к аппаратам, скомпонованным в общую группу — батарею. Потом воздух распределяется на каждый агрегат отдельно. Такое решение дает возможность повысить производительность очистного оборудования без увеличения диаметра циклонов или снижения эффективности улавливания твердых примесей. Подобрать циклон в нашем каталоге по параметрам.

Читайте так же:

Цемент марки м500 до описание

Пылеосадительные камеры

Простейшими представителями этой категории являются промышленные пылеосадительные камеры. Благодаря увеличению сечения скорость потока на этом участке воздуховода резко снижается. Под действием гравитации твердые крупинки пыли выпадают вниз. Такие камеры чаще используют на производстве для предварительной (грубой) очистки запыленных сред от крупных примесей.

Результативность улавливания частиц осадительными аппаратами такого типа зависит от продолжительности движения потока внутри корпуса, что определяется объемом камеры и скоростью потока. Чем больше времени запыленный воздух находится внутри пылеосадительной камеры и чем большее расстояние проходят пылевые частицы, тем эффективнее пылеочистка.

Другие виды

Наряду с циклонами и инерционными пылеосадительными камерами существуют и другие виды «сухих» агрегатов для очистки газообразных сред от твердых примесей. В их числе пылеуловители радиального, вихревого или ротационного типов. При аналогичном принципе работы у них различные способы подачи запыленного потока и методы пылеулавливания.

Наиболее результативной в категории сухих пылеуловителей является промышленная установка ротационного типа. Основным элементом ее конструкции выступает вентиляционное колесо. Вращаясь, оно создает мощные центробежные силы. В результате твердые крупинки отбрасываются в стороны и оседают на стенках трубы. Затем они попадают в пылесборник. Чистый поток отводится через патрубок наружу. Эффективность ротационных агрегатов 95–97%.

Пылеуловители мокрого типа

Принцип работы установок этой категории основан на осаждении твердых пылевых частиц на поверхность жидкости под действием инерции. С учетом варианта исполнения различают несколько видов мокрых агрегатов:

Форсуночные скрубберы,
Скрубберы Вентури,
Насадочный скруббер,
Ударно-инерционные,
другие.

Форсуночные скрубберы

Наиболее востребованы системы очистки от пыли форсуночного типа, изготовленные в виде колонны с круглым сечением. Внутри камеры круглого сечения запыленная среда контактирует с водой. Высота агрегата более чем в 2,5 раза больше диаметра. Подача воды реализуется с помощью форсунок. Результативное улавливание пылевых примесей обеспечивается при удельном расходе от 0,5 до 8 литров воды на кубометр газа.

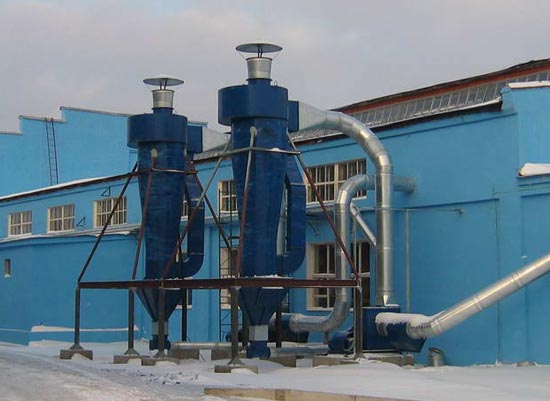

Циклоны для липкой пыли

Аспирационные установки для экстремальных видов пыли являются одними из сложнейших промышленных пылеочистительных устройств, проектируя которые важно учитывать различные нюансы. Экстремальными видами считаются липкие, волокнистые, взрывоопасные и абразивные пыли. Наша статья раскрывает особенности конструкции и работы циклонов для липких и волокнистых пылей.

Системы аспирации способны работать качественно и без снижения коэффициента эффективности (или даже выхода их агрегатов из строя), если учитываются многие факторы и подбираются оптимальные воздухоочистительные установки. Одним из таких факторов является допускаемая запылённость газов: рекомендуется обязательно учитывать интенсивность прилипания пылей к стенкам циклонов, которая зависит от физико-химических свойств пылевых частиц, их дисперсного состава, а также от влажности газа, состояния поверхности стенок и материалов корпуса циклона. Аспирационные установки создаются, учитывая общее правило для любых видов пыли: чем она тоньше, тем легче прилипает к стенкам циклонов. Пыль, в составе которой 60-70% частиц с диаметром, меньшим 10 мкм, ведет себя, как липкая, хотя тот же вид пыли с преобладающим количеством частиц, крупнее 10 мкм, обладает очень хорошей сыпучестью. Для того, чтобы правильно рассчитать все параметры пылеулавливающего агрегата, важно знать не только особенности конструкции, но и оценить свойства и степень слипаемости пылей, с которыми устройство будет работать.

Читайте так же:

Формы для цемента своими руками схема

Характеристики липких пылей

Системы аспирации способны эффективно устранять слабослипающиеся, среднеслипающиеся и сильнослипающиеся виды пылей. Слабослипающимися являются такие продукты, как сланцевая и летучая зола с большим количеством несгоревших веществ, а также магнезитовая, коксовая, апатитовая, доменная, колошниковая пыль. К среднеслипающимся видам пылей принадлежат торфяная зола и летучая зола без недожога, торфяная, мучная, металлическая пыль, а также влажная магнезитовая пыль. Кроме того, к этому типу веществ относят колчеданы, окиси цинка, свинца, олова, а также сажу, сухое молоко, сухой цемент и опилки. Наиболее экстремальным является сильнослипающийся вид пыли. Это алебастровая и гипсовая пыль; клинкерная пыль, содержащая соли натрия; выделяющаяся из влажного воздуха цементная пыль; двойной суперфосфат, нитрофоска; пыль, основной процент частиц которой имеет величину меньше, чем 10 мкм. Для того, чтобы обеспечить оптимальные рабочие условия циклонов при очистке газовых потоков от среднеслипающихся пылей, допустимую запылённость газов нужно уменьшить в четыре раза, а для сильнослипающихся — в 8-10 раз.

Особенности работы с волокнистыми пылями

Что же касается особенностей волокнистых пылей, эти типы загрязнителей, проходя через ячейки очистителя, имеют свойство только частично задерживаться вначале. Образующийся слой пылей все время растет, формируя так называемое «одеяло», которое обладает весьма хорошим коэффициентом очистки. Постепенно толщина этого «одеяла» возрастает настолько, что требуется достаточно частая очистка. Чтобы не было зависания волокнистых пылей, нужно снимать конусную вставку, а во избежание подсосов воздуха необходимо герметизировать бункер циклона.

Пылеуловители для липких и волокнистых пылей

Итак, учитывая вышеупомянутые сведения, коллективы инженеров различных научно-исследовательских инстанций разработали и спроектировали разноплановые пылеулавливающие машины. Представляем Вашему вниманию циклоны для липкой пыли: РИСИ, ЦОК, СК-ЦН-34М.

Пылеуловитель РИСИ, спроектированный Ростовским инженерно-строительным институтом, по праву считается лучшим для устранения волокнистых и липких веществ среди подобных промышленных аппаратов и в Украине, и в странах СНГ. Этот агрегат способен отделять экстремальные виды пылей из газовоздушных смесей в таких условиях, при которых не будут столь эффективными любые аналоги. Преимущества данной модели заключаются в высокой эффективности очистки от липких и волокнистых веществ (от 87 до 98% в зависимости от условий), универсальности в применении, отсутствии аналогов, и при всем этом установка имеет простую конструкцию и доступную цену, а также нетребовательна в обслуживании. Менее эффективной и востребованной является пылеулавливающая установка модели ЦОК, поскольку она работает исключительно с липкой пылью, содержащейся в саже либо тальке. Для других типов слипающихся пылей не рекомендуется применять циклоны ЦОК. Циклоны для липкой пыли типа СК-ЦН-34М широко применяются в производстве технического углерода (сажи) и работают с частицами, характеризирующимися повышенным коэффициентом слипания. Обратите Ваше внимание, что Циклоны типа СК-ЦН-34М отличаются наиболее высокой степенью очистки от загрязнителей среди других конических агрегатов. Данные пылеуловители незаменимы и высокоэффективны в сферах, нуждающихся в устранении липких пылей.

Читайте так же:

Стеклоиономерный цемент для герметизации фиссур

Купить циклон-пылеуловитель для липкой пыли по минимальной цене

Обратившись в нашу проектно-монтажную компанию Вы имеете уникальную возможность купить циклон-пылеуловитель для липкой пыли по самым лучшим ценам. Постоянным клиентам предусмотрена гибкая система скидок! Для получения более детальной информации, а также оформления заказа Вам достаточно позвонить нам по одному из указанных в разделе «Контакты» номеров телефонов или оставить заявку на обратный звонок через специальную форму связи.

Почему следует обратиться именно в нашу компанию?

• Быстрая обработка заявки;

• Большой ассортимент товаров;

• Лучшие цены и полная прозрачность ценообразования;

• Гибкая система скидок;

• Более 5 лет безупречной работы;

• В нашем штате работают только профессионалы высокого класса;

• Вся представленная в нашем каталоге продукция имеет сертификаты качества, поэтому Вы гарантированно получаете подлинную и качественную продукцию;

• Широкий спектр услуг;

• Проектирование любого уровня сложности с учетом специфики помещения и пожеланий клиента;

• Мы предлагаем индивидуальные и оптимальные решения по каждому отдельно взятому объекту, учитывая все пожелания клиента;

Принцип работы электростатических фильтров для очистки воздуха

Поток воздуха, проходя через несколько ступеней очистки устройства электростатического фильтра, а именно: ионизатор, пылесборник и несколько фильтров на выходе, получается практически стерильным.
Принцип работы электростатического устройства заключается в притяжении электрических зарядов с разной полярностью. Частицы в воздухе, попадая в фильтр, приобретают электрический заряд и оседают на токопроводящих пластинах с противоположной полярностью.

Во время работы такого фильтра для очистки воздуха выделяется озон, который у многих ассоциируется с запахом грозы. При работе промышленных установок N2 разрушается до окислов азота, так как озон сам по себе является довольно опасным и ядовитым веществом, может вызывать аллергические реакции и ожоги органов дыхания.

Электростатической фильтр — какая эффективность

Степень очистки воздуха такой техникой колеблется в пределах 40-95% и зависит от мощности и качества оборудования. Стоит отметить, что никаких расходных материалов у устройства нет, пластины нужно лишь время от времени промывать, а это существенно удешевляет эксплуатацию.

Низкое потребление электроэнергии и бесшумность делают их вполне подходящими для использования в быту. Из недостатков стоит отметить низкую производительность у непрофессиональных моделей.

Читайте так же:

Цемент рогово 24 часа

Качественные устройства устанавливают не только в городских квартирах, но и на предприятиях, занимающихся:

сваркой и электросваркой,
лазерной резкой,
механической обработкой материалов,
обработкой цветных металлов,
термообработкой.

Такую технику используют в медицинских учреждениях, на предприятиях общественного питания, в административных и офисных зданиях.

Рейтинг производителей — какие электростатические фильтры самые популярные

Выбор электростатических устройств в магазинов достаточно большой. У обывателей могут возникнуть сложности с подбором техники для дома, офиса или производственного цеха. В первую очередь, нужно изучить технические характеристики устройства, обратить внимание на цену.

Слишком дешевые устройства вряд ли смогут на должном уровне справиться со своей задачей, в то время как очень дорогие не стоит приобретать для обычной квартиры, они предназначены для эксплуатации на крупных предприятиях.

Для дома, а также для автомобиля можно приобрести компактный вариант Супер-Плюс-Ион-Авто от производителя «Экология Плюс». Он представляет собой небольшой блок, потребляет около 3 Ватт электроэнергии. Стоимость изделия — от 30 до 50 долларов.

Plymovent Group предлагает оборудование SFE. Это уже достаточно серьёзное оборудование стоимостью около 200 тысяч рублей. Пропускает через себя 2500 кубометров воздуха за один час. А этого вполне хватит для обслуживания офиса, торгового зала и даже небольших размеров сборочного цеха.

Немецкая фирма UAS.Inc предлагает Smog Hog — фильтр для установки непосредственно в вентиляцию промышленного цеха. Устройство задерживает и масляную взвесь, и сварочную гарь. Стоимость оборудования — около 400 тысяч рублей.

Предприятия общественного питания используют печи и мангалы для приготовления еды. Приятный дымок во время жарки или запекания имеет обратную сторону — он может быть опасен для здоровья, поэтому владельцев заведений важно защитить от него и посетителей, и работников.

Для этого используют электростатические фильтры Smoke Ятаган. Они поглощают сажу, жиры, канцерогены, запахи и дым. Предфильтр устройства необходимо периодически промывать. Оборудование неприхотливо в эксплуатации, отличается высокой эффективностью.

Электростатический фильтр Эфва Супер Плюс — разработан для очистки воздуха в промышленных условиях. Задерживает масляные, сварочные аэрозоли, выделяемые во время обработки металла, производства медицинских лекарственных средств, в цехах электродуговой сварки и других.

Советы по выбору пропитки

Выбирая пропиточную основу, важно обратить внимание на такие рекомендации:

Силикатные изделия разрабатываются для тех случаев, когда: нужно выполнить удаление пыли с поверхности бетона без больших финансовых вложений; бетон неровный, с трещинами; пол постоянно эксплуатируется.
Варианты на полимерной основе эффективны при: частом воздействии на напольное покрытие химикатов; предъявлении жестких требований к внешнему виду пола; обеспыливании мозаичных полов.

Руководствуясь такими рекомендациями, можно выбрать качественный и надежный состав, который придаст пропитанному бетонному полу дополнительные эксплуатационные свойства и сделает его долговечным.
